YHK-C90宠物彩超机

YHK-C90可以用于动物腹部、心脏、产科、小器官、血管、肌腱等方面的检查。支持的动物类型有猫、狗、牛、马、羊 其他


设备用途说明

YHK-C90可以用于动物腹部、心脏、产科、小器官、血管、肌腱等方面的检查。支持的动物类型有猫、狗、牛、马、羊 其他。

物理规格

笔记本彩超尺寸、重量

主机尺寸:370mm(长) × 350mm(宽) × 60mm(厚)

包装尺寸:460mm(长) ×460mm(宽) × 220mm(高)

主机重量:5.5 kg,不含探头、适配器;

包装重量:8.2kg,含:主机、适配器、两把探头、电源线、说明书、纸箱、泡棉;


高分辨率15寸LCD显示器

电池

内置6000毫安时锂电池,工作状态,连续工作时间≥1小时以上,屏幕提供电量显示信息;

内置硬盘

★支持硬盘(≥128GB);

技术平台:

通道数、阵元数

物理通道数:≥40

探头阵元数:≥80

支持的探头

3C6A: 3.5MHz/R60/80阵元凸阵探头;

7L4A: 7.5MHz/L38mm/80阵元线阵探头;

6C15A: 6.5MHz/R15/80阵元微凸探头;

6E1A: 6.5MHz/R10/80阵元腔内探头;

★6I7A: 6MHz/L64mm/80阵元直肠探头

探头频率:2.5-10MHz

★探头插座:≥2个


外围接口有:网口、USB口(2个)、VGA/VIDEO/S-VIDEO、脚踏开关接口,支持:

外接显示器;

视频采集卡;

视频打印机:包括黑白视频打印机、彩色视频打印机;

USB报告打印机:包括黑白激光打印机、彩色激光打印机、彩色喷墨打印机;

U盘、★USB接口光盘刻录机、★USB鼠标;

脚踏开关;

主要技术参数及

全数字化成像技术

1. 多波束合成

2. 实时逐点动态聚焦成像

3. ★脉冲反相谐波复合成像

4. ★空间复合

5. ★图像增强降噪

成像模式

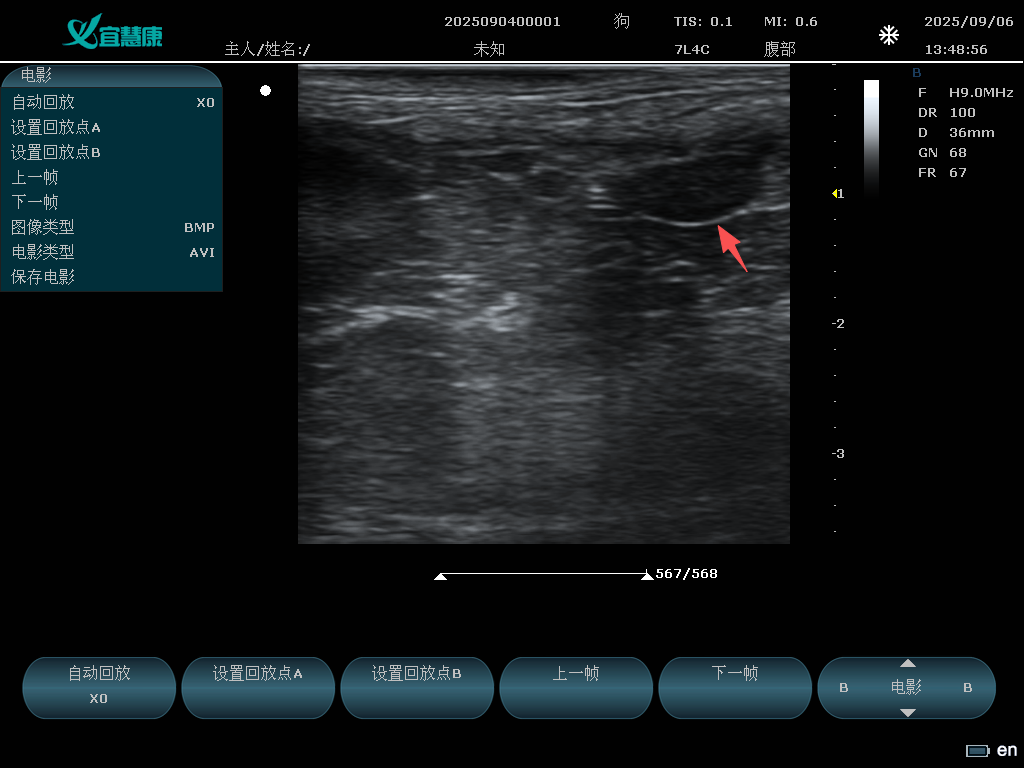

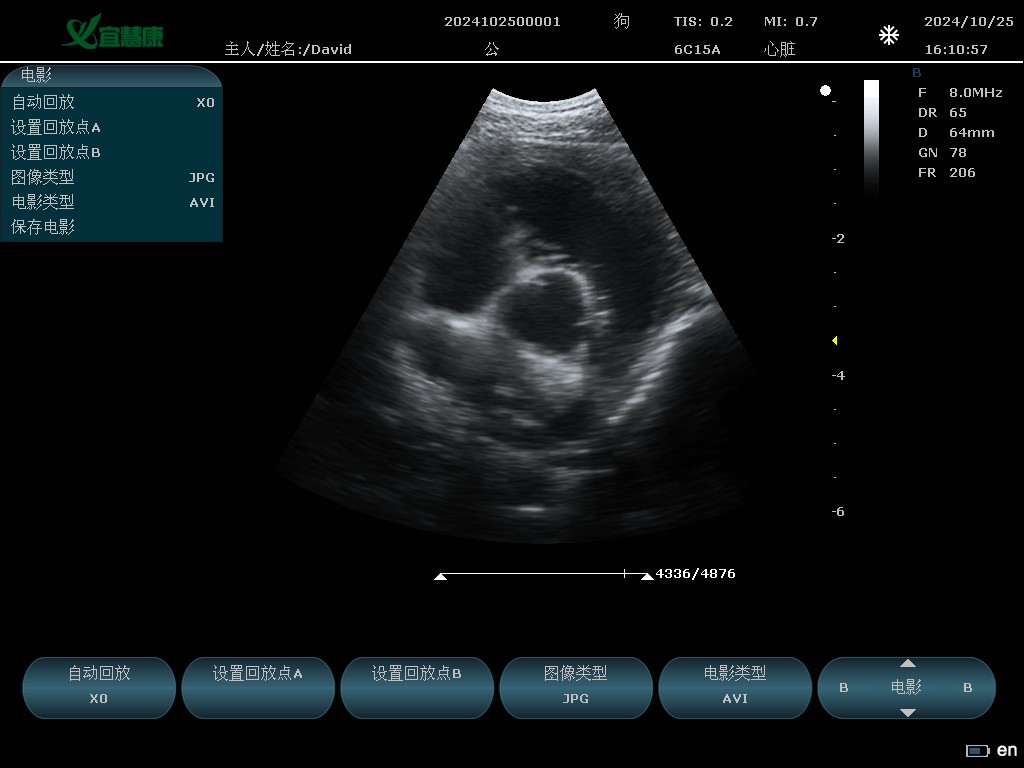

B模式

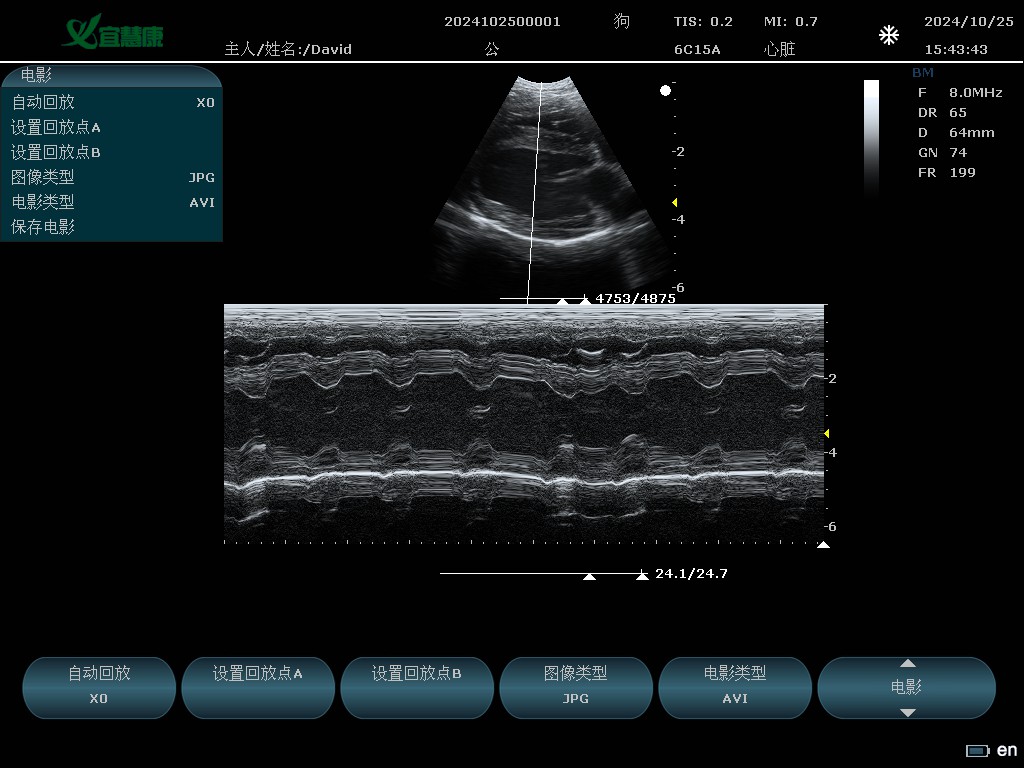

M模式

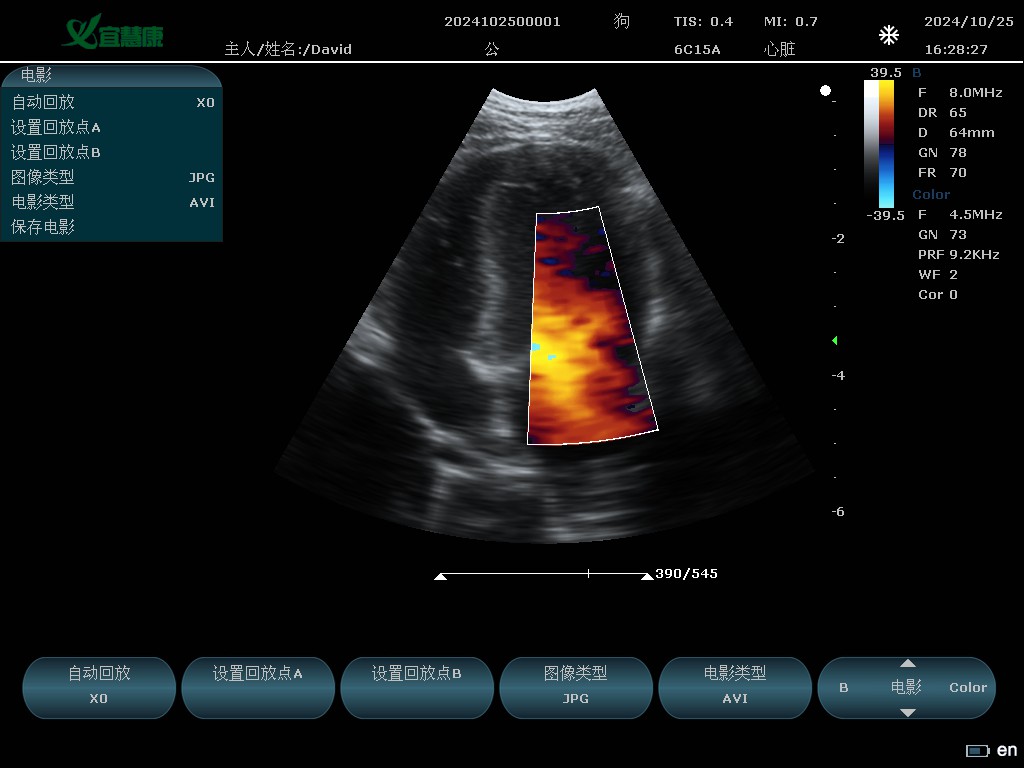

Color(彩色多谱勒)模式

PW(脉冲多普勒)模式

图像显示模式

B、双幅、四幅、B+M、M、B+Color、B+PW、PW、B+Color+PW、★B/BC双实时

支持的频率

B/M模式:5.0MHz、6.5MHz、7.5 MHz、8.0MHz、 H8.0 MHz 、 8.5 MHz、 H9.0 MHz 、H10.0 MHz

PW模式:4.5MHZ、5.0MHZ

Color 模式:4.5MHZ、5.0MHZ


2D模式,B最大: ≥5000帧,Color, PDI最大:≥2300帧;

时间线模式(M, PW), 最大:≥ 190s

图像放大

实时扫描(B、B+C、2B、4B),状态:无极放大

图像存储

支持JPG、BMP、FRM图像格式和CIN、AVI电影格式

支持本地存储;

支持DICOM,符合 DICOM3.0标准

★内置工作站:支持病例数据检索与浏览

系统语言

中文/英文/西班牙文/法语/德语/捷克语/俄语,根据用户需求,可扩展支持其他语言;

全屏幕中英文注释输入,中文输入法≥2种,其中有五笔输入法;

测量计算软件包

腹部、产科、泌尿系统、心脏、小器官、血管等;

测量报告

支持报告编辑、报告打印,★支持报告模板;

其他功能

注释、体标、穿刺线、★PICC、★碎石线

测量及计算

B/C模式常规测量:距离、面积、周长、体积、角度、面积比率、距离比率

M模式常规测量:时间、斜率、心率、距离

Doppler模式常规测量:心率、流速、流速比、阻力指数、搏动指数、手动/★自动包络、加速度、时间、心率

产科B、PW模式应用测量

心脏B、M、PW模式应用测量

血管B、PW模式应用测量,支持:★IMT自动内膜测量

小器官B模式应用测量

泌尿B模式应用测量

腹部B模式应用测量;

图像参数

B模式

频率:5.0MHz、6.5MHz、7.5 MHz、8.0MHz、 H8.0 MHz 、 8.5 MHz、 H9.0 MHz 、H10.0 MHz

焦点位置:0-15

灰阶映射:0-14

深度:0-18

伪彩:0-6

动态范围:30-165 5个递增

扫描范围:0-3

扫描密度:低、中、高三档可调

噪声抑制:0-7

帧相关:0-7

线平均:0-7

空间复合:开、关可调

边缘增强:0-7

图像增强:0-4

上下翻转:开、关可视可调

水平翻转:开、关可视可调

M模式

扫描速度:0-4

焦点位置:0-15

动态范围:30-165  5档可调

灰阶映射:0-14

伪彩:0-6

噪声抑制:0-7

线平均:0-7

边缘增强:0-7

全屏:开、关可调

上下翻转:开、关可调

PW模式

频率:4.5MHZ、 5.0MHZ

标尺:0-15

基线:0-6

SV:0-7

校正角度:-85-85

扫描速度:0-4

速度单位:cm/s 或 KHZ

谱图翻转:开、关可调

伪彩:0-6

壁滤波:0-3

动态范围:24-100

全屏:开、关可调

谱平滑:0-7

音量:0-20

Color模式

频率:4.5MHZ、5.0MHZ

标尺:0-10

灵敏度:0-4

基线:0-6

血流速度:低、中、高三档可调

壁滤波:0-7

彩色翻转:开、关可调

帧相关:0-7

扫描密度:低、中、高 三档可调

偏转:-12-12

彩色图谱:0-3

后处理:0-3

双实时:开、关 可调

5

支持图像参数一键保存;

支持图像参数一键复位;

6

标准配置:

★全数字主机 1台(主机内置128G硬盘);

1个适配器;

1个3C6A凸阵探头;

1个7L4A线阵探头;

说明书一本;

电源线一条;

选配件:

6E1A腔内探头;

6C15A微凸探头;

USB报告打印机;

黑白视频打印机;

彩色视频打印机;

穿刺架;

台车;

脚踏开关;

U盘及USB延长线;
