  超声波-宠物的无创图像|动物医院枫树果园



  动物医院枫树果园有一台新的超声波仪。这是一种独特的渐进工具,允许我们在没有侵入性或副作用的情况下观察不同的结构。

  超声波-宠物的无创图像|动物医院枫树果园(图1)

  医学超声(也称为超声诊断或者超声波检查法)是一种基于超声波应用的诊断成像技术。它用于查看内部身体结构,如肌腱、肌肉、关节、血管和内部器官。它的目的通常是找到疾病的源头或排除任何病理。使用超声波检查怀孕的狗的做法被称为产科超声波,并被广泛使用。



  超声波是频率高于人类可听见的频率(> 20,000 Hz)的声波。超声图像也称为声谱图,是通过使用探头将超声脉冲发送到组织中而获得的。声音从组织反射回来;不同的组织反射不同程度的声音。这些回波被记录下来并作为图像显示给操作员。



  使用超声波仪器可以形成许多不同类型的图像。最广为人知的类型是B型图像,它显示组织的二维横截面的声阻抗。其他类型的图像可以显示血流、组织随时间的运动、血液的位置、特定分子的存在、组织的硬度或三维区域的解剖结构。

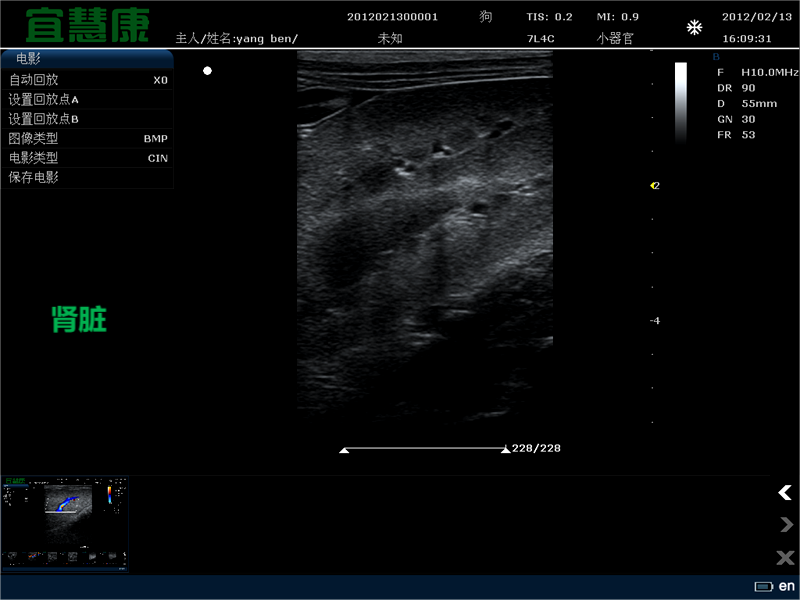

  超声波-宠物的无创图像|动物医院枫树果园(图2)

  与其他著名的医学成像方法相比,超声波有几个优点。它提供实时图像,它是便携式的,可以带到床边,它的成本低得多,并且它不使用有害的电离辐射。超声波检查的缺点包括对其视野的各种限制,包括患者的合作和体格,对骨和空气后面的结构成像的困难,以及对熟练操作者的依赖。



  超声成像技术



  超声波从超声换能器发射。换能器频率的选择是重要的,因为较高的频率提供了增加的空间分辨率(即,可以分辨较小的物体),但是可以获得有用信息的深度减小了。



  对于临床前成像,通常使用20-55 MHz之间的频率,其中15-20 MHz(图像深度3-4cm)用于成年大鼠,30-40 MHz(图像深度10-20mm)用于成年小鼠,更高的频率(高达50 MHz,图像深度9 mm)用于新生小鼠研究以及胚胎和成年斑马鱼成像。当使用加热的超声耦合凝胶将换能器耦合到身体表面时,可以实时获取超声图像。



  超声图像实质上是穿过身体的二维(2D)横截面切片,最靠近换能器的解剖部分(通常是皮肤)显示在屏幕的顶部,而更远的器官显示在深处。假设软组织中的标准声速为1,540毫秒,器官在屏幕上显示的深度由发射的超声波束返回到换能器表面所需的时间长度决定−1并且假设没有发生多次散射。



  与临床超声成像不同,在临床超声成像中,扫描是通过声谱仪操作员在皮肤表面上实时移动换能器来进行的,对于临床前超声扫描,换能器被安装在具有3D多功能运动的探头支架中,使得探头能够被定向到任何期望的角度,同时避免危及图像采集质量的微小但高分辨率的显著人体运动。

  超声波-宠物的无创图像|动物医院枫树果园(图3)

  对于几乎所有临床前模型的超声成像,模型在超声扫描之前被麻醉。对于大鼠和小鼠,在超声波扫描之前,可以使用电动剪发器去除厚的动物毛发,然后在扫描区域应用脱毛膏。使用这种面霜可以确保气泡不会滞留在任何残留的头发茬下。



  一旦毛发被去除,温热的耦合凝胶被放置在动物的身体上。同时,持续记录动物的温度,尤其是在大量老鼠毛发被去除的实验中。然后将探针放入耦合凝胶中。由于临床前模型的小尺寸和它们的物理脆弱性,当扫描大多数器官时,超声换能器不接触动物,而是通过换能器头和动物皮肤之间的薄凝胶层进行扫描。
