宠物彩超常见的几种呈像模式
发布时间:2022-03-25 09:34:56

2D B型成像



  b模式成像或亮度模式是超声成像中最常用的模式。在B模式成像中,动物的2D横截面图像实时显示在屏幕上。在发射-接收模式下获取图像,其中换能器发射超声脉冲,然后暂停以在换能器处接收从器官边界和实质反射和散射的信号。


  该接收到的信号被快速处理以形成显示在屏幕上的灰度图像,该图像具有高反射性的结构,例如给出更亮(更白)回波的器官边界和散射较少超声波(例如血液)的更暗的结构。焦点位置(在中突出显示为黄色箭头图1)是图像内最佳空间分辨率的深度。使用阵列探头,可以选择多个聚焦区,但这将对获得的最大帧速率产生不利影响。这对于更静态的腹部器官可能不重要,但是对于心脏成像,通常只使用一个聚焦区。



  舒张期大鼠心脏的2D B型图像。所用换能器的中心频率为21 MHz,波束焦点设置在15 mm深度。穿过图像中心的暗区是由肋骨的阴影造成的。

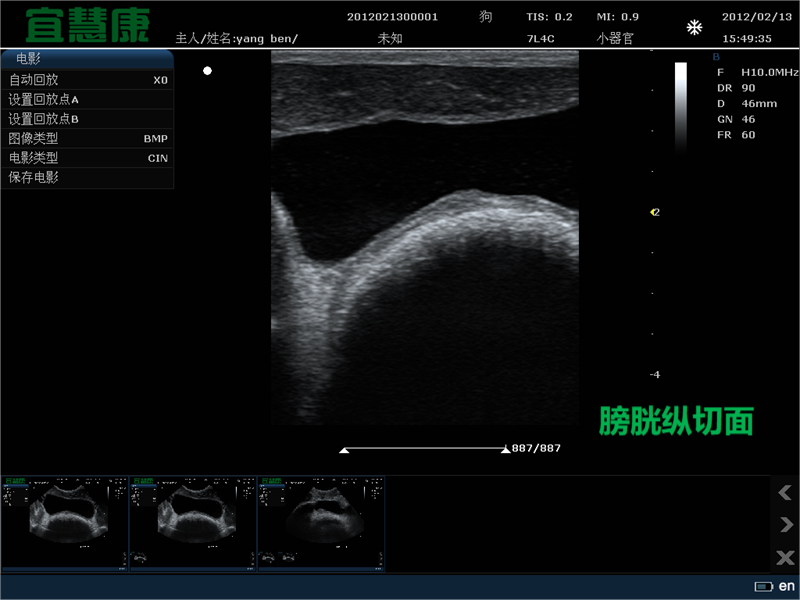

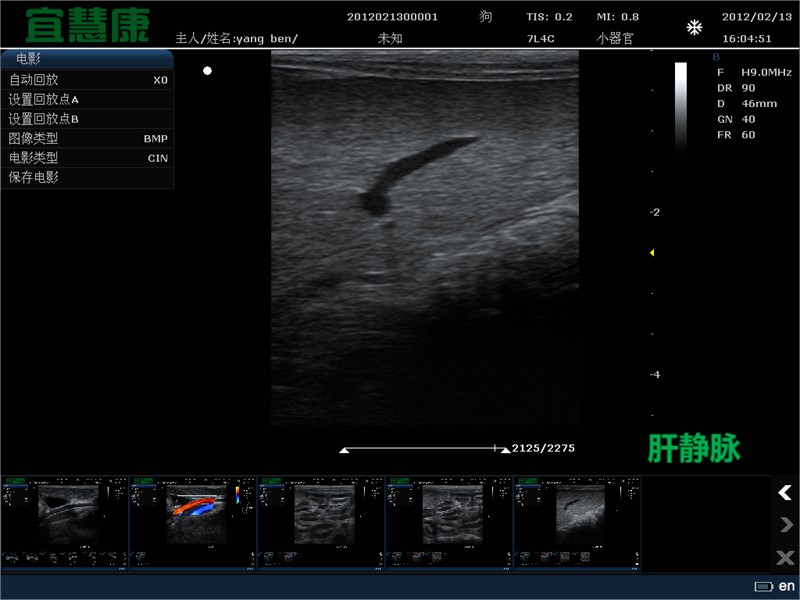

  由于超声图像的快速生成,所有扫描仪都能够冻结图像采集并滚动(电影)预定数量的图像,以便查看最近的采集。单个图像和短视频剪辑可以保存在扫描仪上——视频剪辑的长度通常是预先设定的,在超声心动图研究和对比成像研究期间采集的视频剪辑往往比腹部扫描的视频剪辑更长。



  m型成像


  m模式成像或运动成像主要用于研究快速运动的结构,例如心壁运动或瓣膜运动。在B模式图像中选择与感兴趣的室壁或瓣膜相交的单条线,并且仅沿着预先选择的M模式线采集超声数据。因此,以高时间分辨率采集数据,因为仅采集一行数据,而不是全B模式图像中的128行数据。M模式数据被显示为在屏幕上滚动的时间的连续函数,深度在y轴上,时间在x轴上。



  鼠标心脏的M-模式在图像的上半部分显示短轴B-模式图像,并选择M-模式线(图像中的黄线)。下图显示了乳头肌水平穿过左心室的M型曲线。使用聚焦在9 mm深度的40 MHz探头获得的图像。



  三维(3D)和四维(4D)成像



  目前,三维临床前超声图像是通过沿预定路径以离散步长采集连续B模式超声图像而生成的。然后,商业软件以取决于连续B模式图像采集之间的步长的高程分辨率重建3D体积.对于心脏应用,图像往往是ECG和呼吸门控的,使得能够确定左心室的精确容积,这不依赖于对器官形状的假设。



  在较新的临床前超声扫描仪中,可以在一个心动周期(4D)内进行完整的3D采集,从而能够从任何方向观察心脏的动态运动。采集时间可能是几分钟,取决于采集切片之间的步长,并依赖于良好的ECG和呼吸门控以及高帧速率。3D成像在获取肿瘤体积数据集方面也具有良好的效果,避免了根据2D图像对肿瘤的形状做出假设的需要,或者避免了使用测量卡尺进行表面肿瘤体积评估的需要。



  (一)腹股沟淋巴结的2D B型图像(二)3D采集后淋巴结的3D体积。



  多普勒技术



  血流的测量依赖于多普勒原理的使用,使得所测量的发射和接收的超声波束之间的频率变化与反射超声波束的散射体(红血球)的速度相关。



  光谱多普勒


  频谱多普勒使得预先选择的感兴趣区域(多普勒样本体积)内的多普勒频移能够显示为时间的函数。当多普勒散射体(红血球)在发射超声波束的方向上移动时,可以进行最精确的测量。如果超声波束不能与血流方向对准,可以进行角度校正,试图补偿这种对准的缺失。



  具有位于左心室中心的多普勒样本体积的频谱多普勒迹线使得能够利用频谱多普勒迹线中突出显示的早期(E)和晚期(心房-A)波以及射血时间(ET)来测量左心室的流入和流出。此外,可以测量等容舒张时间(IVRT)和等容收缩时间(IVCT),其中IVRT等于从主动脉瓣关闭到二尖瓣打开的时间,IVCT是二尖瓣关闭到主动脉瓣打开的时间。
