宠物多普勒彩超的工作原理
发布时间:2022-03-29 09:43:05

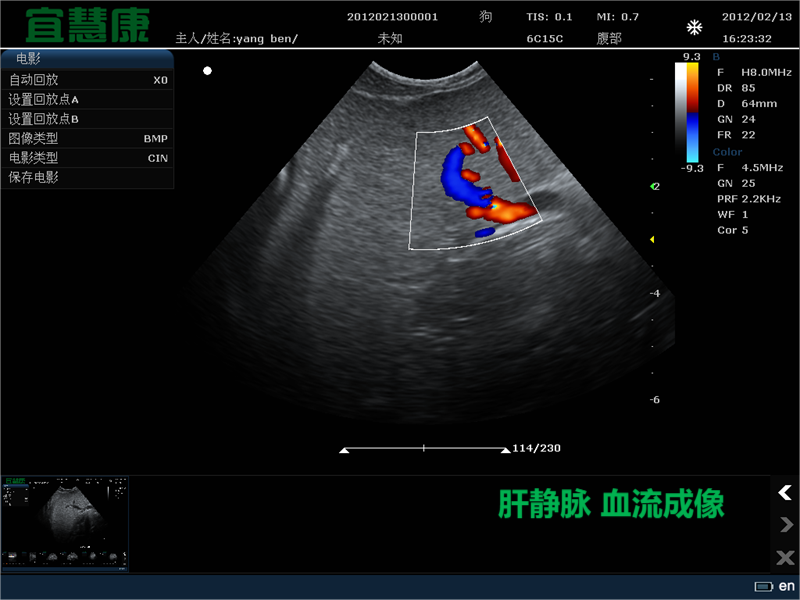

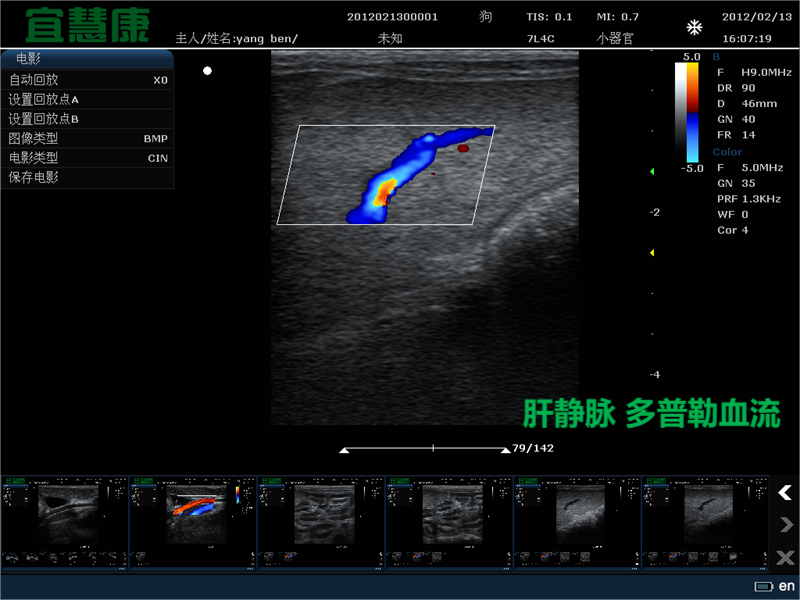

  彩色多普勒



  在彩色多普勒模式中,预先选择的感兴趣区域内的散射体(红细胞)的平均速度被彩色编码并叠加在灰度B模式图像上。在临床应用中,远离换能器的血液倾向于以蓝色阴影编码,而朝向换能器的血液以红色阴影编码。对于临床前应用,彩色多普勒对血管的快速定位特别有用。


  彩色多普勒感兴趣区叠加在小鼠肝脏的2D B超图像上。彩色多普勒显示了血管网络——蓝色表示血液远离传感器,红色表示血液流向传感器。



  能量多普勒



  在功率多普勒模式中,从红血球反向散射的多普勒信号的功率在预先选择的感兴趣区域内显示为时间的函数。颜色被叠加到灰度B模式图像上。然而,没有获得关于血流的方向信息,但是能量多普勒是血管分布的更灵敏的指示器,因此在检测包含较慢血流的小血管。



  小鼠睾丸的三维能量多普勒图像。使用40 MHz探头成像。



  多普勒组织追踪



  多普勒原理也可以应用于量化区域间和区域内软组织运动组织多普勒成像。在这种技术中,样本体积被放置在感兴趣的移动组织内,并且高通滤波器的振幅被减小,以使得能够跟踪对应于组织的缓慢的高振幅信号。


  通过测量组织区域之间的速度,可以计算速度梯度(速度随距离的变化率)和应变率信息。然而,组织多普勒仅在组织运动与超声波束的方向一致时有用,这在心脏径向功能的评估中具有局限性,但在研究二尖瓣环运动中已被用于取得良好效果。



  更新的成像技术



  斑点追踪



  替代的非多普勒技术斑点追踪也可以用于跟踪组织运动,因此不依赖于波束和运动方向之间的对准。斑点实际上是超声图像上的细微背景噪声。它是由来自小于超声系统分辨率的结构的回波之间的干涉形成的。



  这种干涉图案(散斑)对于任何体积的组织都是随机的和唯一的,尽管它可能随着组织的运动而变化,但是图像处理技术可以用于识别和跟踪2D和3D中的运动。为了使用散斑跟踪技术,需要高帧速率(> 250帧/秒),更快的心率需要更高的帧速率,以确保捕捉到最大和最小应变和速率的点。使用散斑跟踪可以测量一系列参数,包括位移、速度、应变和应变率。



  弹性成像技术



  超声弹性成像用于获得组织硬度信息的技术基本上可以分为测量应变的技术和测量剪切波速的技术以及直接测量杨氏模量(应力/应变)的技术。应变弹性成像包括通过施加力(应力)使组织变形,并测量组织的压缩或拉伸程度(应变),并将其与参考软组织进行比较,产生称为应变比的参数。


  由于施加的应力大小难以测量,应变弹性成像不是组织硬度的内在测量本身但是应变比可以用来推断组织的硬度。应变率是组织变形随时间的变化。应变和应变率通常用于心脏应用,可以比较心肌不同区域的应变和应变率值。使用超声的应变分析通常使用散斑跟踪技术来执行,由此跟踪不同预选ROI(内核)内的散斑,并且可以测量两个内核之间的相对位移。两个内核之间的距离能够计算应变,应变随时间的变化为应变率(s)−1) 。



  左冠状动脉结扎导致心肌梗死裸鼠的应变率成像。顶部左侧是心脏的长轴视图,箭头指示心内膜边缘运动的方向和幅度。下图左侧显示了连续心动周期内的腔容积变化以及心电图和呼吸。顶部rhs显示了从心内膜边缘选择的五个点的径向应变率曲线,而下部rhs显示了从相同的五个点的纵向应变率曲线。



  或者,测量剪切波速假设组织可以被假定为不可压缩的(密度没有变化)和均匀弹性的。剪切模量G与弹性模量E的关系如下式所示。E = 3G。剪切波速,cs由剪切力产生的,由c给出s= √(G/ρ)。通过测量剪切速度(通常在1到10米/秒之间−1)并且知道软组织的密度ρ(估计为1,000 kg.m−3),杨氏弹性模量可以通过等式E = 3ρc计算s2。因此,测量剪切速度可以提供关于弹性模量的定量信息。
